Popis

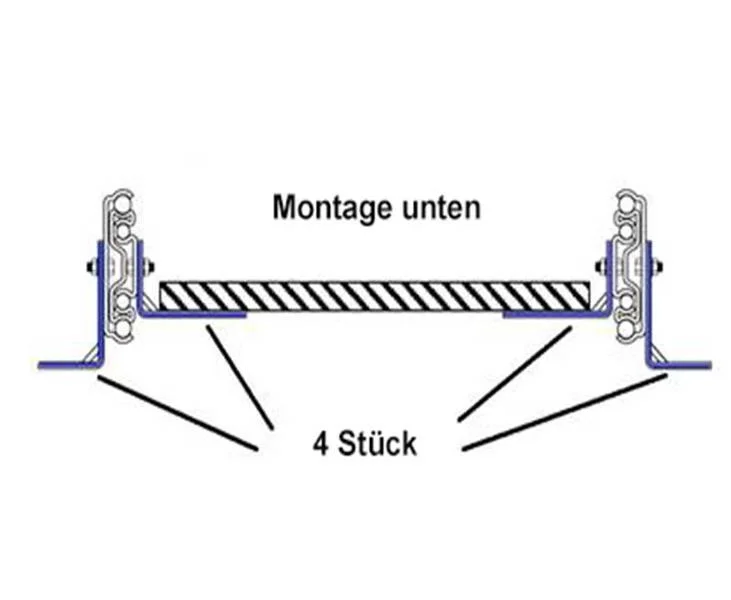

Je ideálním řešením pro realizaci těžkých výsuvných plošin v garážových prostorech, montáž velkých kompresorových chladniček, generátorů nebo basových modulů, kde konstrukce neumožňuje přímé boční kotvení do stěn.Hlavní přednosti:• Extrémní nosnost až 300 kg navržená pro masivní garážové výsuvy a těžký náklad.• Umožňuje pevnou montáž pojezdů přímo k podlaze vozidla nebo na spodní dno skříněk.• Přesně přizpůsobená délka 711 mm odpovídající standardním těžkotonážním plnovýsuvům.• Předvrtané montážní otvory usnadňující přesné spojení s pojezdem i kotevním podkladem.• Silnostěnná ocelová konstrukce zamezující průhybu a kroucení při plném vyložení plošiny.• Galvanické zinkování poskytující dlouhodobou antikorozní ochranu.Technické specifikace a parametryTyp produktuMontážní L-úhelníky pro pojezdy zásuvekDélka úhelníku711 mmMaximální zatížení300 kgProfilL-profil pro spodní a podlahové uchyceníPočet kusů v balení2 kusy (sada pro 1 stranu výsuvu)Materiálové provedeníVysokopevnostní konstrukční ocelPovrchová úpravaGalvanické pozinkováníKategorie díluKonstrukce nábytku, kování, pojezdy zásuvek a montážní příslušenstvíVyužitíSpodní kotvení plnovýsuvných lišt pro nákladové plošiny v zadních garážích, těžké kuchyňské boxy a dílenské vestavbyRozsah dodávky a montážní upozornění:• 2× Montážní L-úhelník délky 711 mm(Upozornění: Pro kompletní instalaci jedné zásuvky / plošiny se dvěma pojezdy jsou zapotřebí 4 úhelníky, tedy 2 sady po 2 kusech. Samotné kuličkové pojezdy ani spojovací šrouby nejsou součástí balení.)Doporučení k instalaci, dimenzování a montáži:• Potřebný počet kusů: Na jednu stranu pojezdu (kolejnice) se používají 2 úhelníky; pro kompletní montáž oboustranného zásuvkového výsuvu objednávejte celkem 2 tato balení.• Pevnostní kotvení k podlaze: Vzhledem k vysokému pákovému zatížení při plném vysunutí kotvěte spodní rameno úhelníku do podlahy přes zesílené ocelové podložky nebo závrtné matice (rampa matice).• Přesná souosost: Před definitivním dotažením šroubů ověřte pravé úhly a dokonalou rovnoběžnost obou kolejnic po celé délce 711 mm, aby pojezdy při zatížení nedrhly.• Spojovací materiál: Pro spojení úhelníků s kolejnicemi používejte metrické šrouby s nízkou plochou hlavou, aby hlavy šroubů nekolidovaly s vnitřním kuličkovým košem výsuvu.
